Wer Möbel, Metallteile, Gehäuse, Schilder oder präzise Bauteile herstellen lässt, begegnet früher oder später der Frage: Wie funktioniert eine CNC-Fräsmaschine? Kurz gesagt: Eine CNC-Fräsmaschine entfernt Material mit einem rotierenden Werkzeug, das von einem Computer gesteuert wird. So entstehen Formen, Bohrungen, Nuten und Konturen sehr genau und wiederholbar. Für Verbraucher ist das besonders spannend, weil CNC-Technik heute nicht nur in großen Industriebetrieben, sondern auch bei Tischlereien, Modellbauern, Werkstätten und kleinen Manufakturen eingesetzt wird.
Was ist eine CNC-Fräsmaschine?
Eine CNC-Fräsmaschine ist eine Werkzeugmaschine, die Werkstücke durch Fräsen bearbeitet. „CNC“ steht für „Computerized Numerical Control“, also computergestützte numerische Steuerung. Statt dass eine Person jede Bewegung von Hand ausführt, übernimmt ein Steuerungscomputer die präzise Führung der Maschine.
Beim Fräsen dreht sich ein Werkzeug, der sogenannte Fräser, sehr schnell um die eigene Achse. Dieses Werkzeug trägt Späne vom Material ab. Je nach Fräser, Drehzahl, Vorschub und Material kann die Maschine grob vorarbeiten oder sehr feine Oberflächen erzeugen.
Typische Materialien sind:
- Holz, zum Beispiel Massivholz, MDF oder Sperrholz
- Kunststoffe wie Acrylglas, POM oder PVC
- Aluminium und andere NE-Metalle
- Stahl, wenn Maschine, Werkzeug und Kühlung dafür ausgelegt sind
- Verbundwerkstoffe, etwa für Modellbau oder Designobjekte
Für Verbraucher wird CNC-Fräsen häufig sichtbar bei Küchenfronten, maßgefertigten Regalen, Gravuren, Dekorationen, Ersatzteilen, Prototypen oder individuellen Schildern.
Wie funktioniert eine CNC-Fräsmaschine? Schritt für Schritt
Die zentrale Antwort auf Wie funktioniert eine CNC-Fräsmaschine? lautet: Ein digitales Modell wird in Maschinenbewegungen übersetzt. Die Maschine fährt diese Bewegungen entlang mehrerer Achsen ab und entfernt dabei Material an genau festgelegten Stellen.
Vom digitalen Entwurf zum Fräsprogramm
Am Anfang steht meist eine Zeichnung oder ein 3D-Modell. Dieses kann in einem CAD-Programm erstellt werden. CAD bedeutet computergestütztes Konstruieren. Dort wird festgelegt, wie das fertige Bauteil aussehen soll: Maße, Bohrungen, Rundungen, Taschen, Kanten und Konturen.
Danach wird das Modell in einem CAM-Programm für die Bearbeitung vorbereitet. CAM bedeutet computergestützte Fertigung. Das Programm berechnet, welchen Weg der Fräser nehmen soll. Dabei werden unter anderem Werkzeugdurchmesser, Frästiefe, Zustellung, Geschwindigkeit und Bearbeitungsreihenfolge festgelegt.
Das Ergebnis ist ein CNC-Programm, oft in Form von G-Code. Dieser Code enthält Befehle für die Maschine, etwa wohin sie fahren, wie schnell sie sich bewegen und wann die Spindel starten soll.
Spannen, Nullpunkt setzen und Werkzeug wählen
Bevor die Bearbeitung beginnt, wird das Rohmaterial auf dem Maschinentisch befestigt. Das nennt man Spannen. Das Werkstück darf sich während des Fräsens nicht verschieben, weil sonst Maße und Oberflächen nicht stimmen.
Anschließend wird ein Nullpunkt festgelegt. Dieser Bezugspunkt sagt der Maschine, wo sich das Werkstück im Raum befindet. Von dort aus berechnet die Steuerung alle Bewegungen.
Auch das passende Werkzeug ist entscheidend. Ein kleiner Fräser kann feine Details herstellen, braucht aber mehr Zeit. Ein größerer Fräser trägt schneller Material ab, kommt jedoch nicht in enge Innenradien. Viele Werkstücke entstehen deshalb in mehreren Bearbeitungsschritten mit unterschiedlichen Werkzeugen.
Die wichtigsten Bauteile einer CNC-Fräsmaschine
Eine CNC-Fräsmaschine wirkt auf den ersten Blick komplex, lässt sich aber in verständliche Hauptbereiche einteilen.
Die Steuerung ist das Gehirn der Maschine. Sie liest das CNC-Programm und gibt Befehle an Motoren, Spindel und weitere Komponenten weiter. Die Achsen bewegen Werkzeug oder Werkstück in definierte Richtungen. Bei einfachen Maschinen sind meist drei Achsen vorhanden: X, Y und Z. X und Y bewegen sich seitlich, Z bewegt sich nach oben und unten.
Die Spindel hält das Werkzeug und versetzt es in Rotation. Ihre Leistung und Drehzahl beeinflussen, welche Materialien bearbeitet werden können und wie sauber das Ergebnis wird. Der Maschinentisch trägt das Werkstück. Je nach Maschine gibt es Nuten, Vakuumtische oder Spannsysteme.
Wichtige Komponenten sind:
- Steuerung für Programmablauf und Bewegungen
- Spindel für die Drehbewegung des Fräsers
- Führungen und Antriebe für präzise Achsbewegungen
- Maschinentisch oder Spannsystem für sicheren Halt
- Werkzeugaufnahme für verschiedene Fräser
- Kühlung oder Absaugung, abhängig vom Material
Bei Holz ist oft eine Absaugung wichtig, damit Späne und Staub entfernt werden. Bei Metall kann Kühlmittel nötig sein, um Werkzeug und Werkstück vor Überhitzung zu schützen.
Was passiert während des Fräsens?

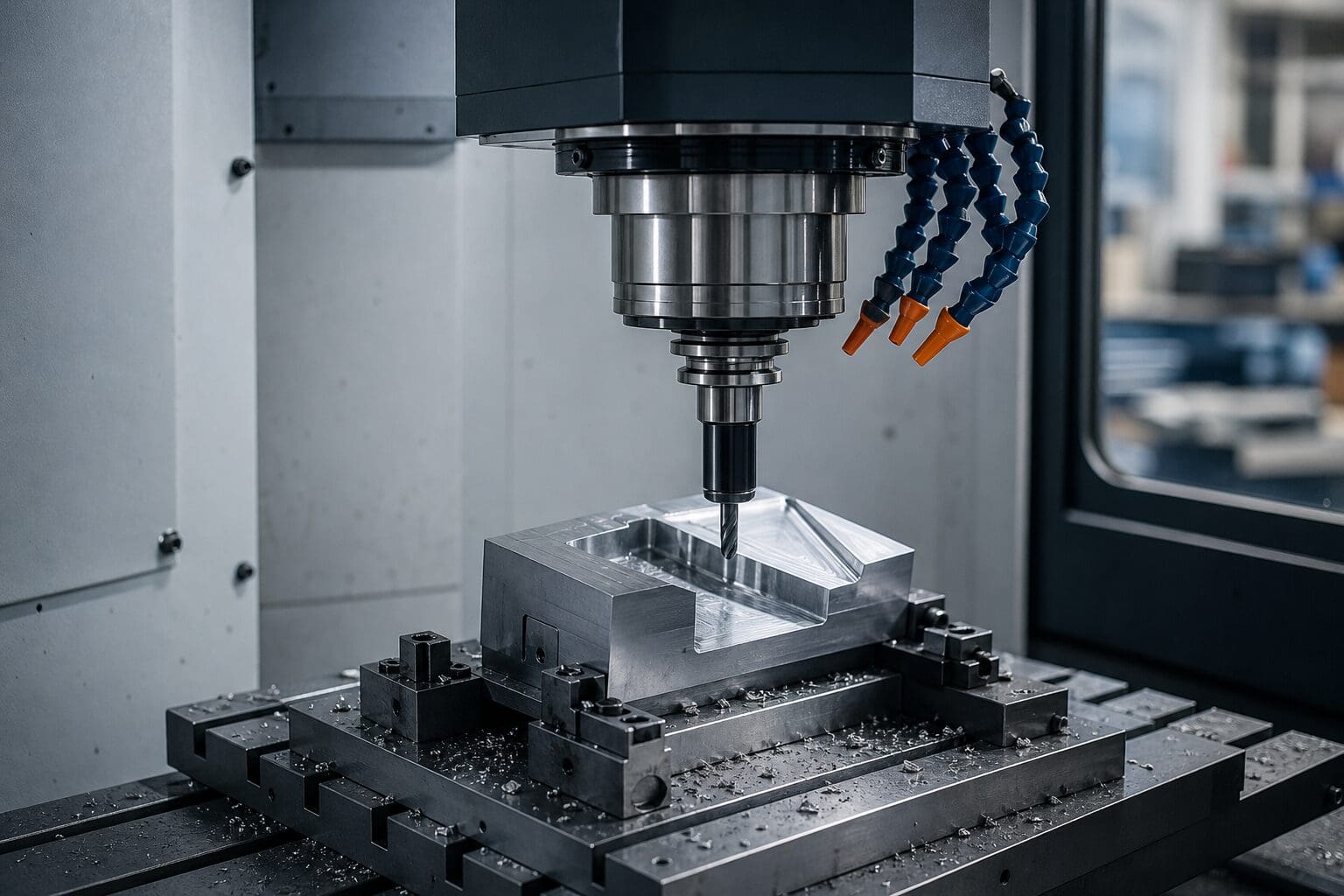

Sobald das Programm gestartet wird, fährt die Maschine zuerst in eine definierte Position. Danach beginnt die Spindel zu drehen, und der Fräser nähert sich dem Material. Er schneidet kleine Späne heraus, während die Maschine ihn entlang der programmierten Bahn bewegt.
Dabei sind mehrere Faktoren wichtig. Die Drehzahl beschreibt, wie schnell sich der Fräser dreht. Der Vorschub beschreibt, wie schnell das Werkzeug durch das Material fährt. Die Zustellung gibt an, wie tief der Fräser pro Schritt ins Material eindringt. Diese Werte müssen zusammenpassen, damit das Werkzeug nicht bricht, die Oberfläche sauber bleibt und das Material nicht verbrennt oder verschmiert.
Häufig wird zuerst geschruppt und danach geschlichtet. Beim Schruppen wird viel Material entfernt. Die Oberfläche ist dabei noch nicht perfekt. Beim Schlichten fährt die Maschine mit feineren Einstellungen über das Werkstück, um Genauigkeit und Oberflächenqualität zu verbessern.
Welche Achsen gibt es bei CNC-Fräsmaschinen?
Viele Verbraucher hören Begriffe wie 3-Achs-, 4-Achs- oder 5-Achs-Fräsen und fragen sich, was das praktisch bedeutet.
Eine 3-Achs-Fräsmaschine bewegt das Werkzeug in drei Richtungen: links und rechts, vor und zurück sowie hoch und runter. Das reicht für viele Platten, Gravuren, Ausschnitte, Taschen und einfache 3D-Formen.
Bei einer 4-Achs-Maschine kommt eine Drehachse hinzu. Das Werkstück kann gedreht werden, während es bearbeitet wird. Das eignet sich zum Beispiel für runde Formen oder Bauteile, die von mehreren Seiten bearbeitet werden sollen.
Eine 5-Achs-Fräsmaschine kann zusätzlich schwenken. Dadurch erreicht das Werkzeug komplizierte Winkel und Flächen. Solche Maschinen werden oft für komplexe Formen, Formenbau oder besonders anspruchsvolle Teile verwendet. Für einfache Verbraucherprojekte ist das nicht immer notwendig, kann aber bei speziellen Geometrien entscheidend sein.
Vorteile und Grenzen im Alltag
CNC-Fräsen bietet viele Vorteile, besonders wenn Maße wiederholbar und Formen sauber umgesetzt werden sollen. Ein digital gespeichertes Programm kann später erneut verwendet werden. Dadurch lassen sich gleiche Teile mit hoher Konstanz herstellen.
Typische Vorteile sind:
- hohe Maßgenauigkeit bei passenden Einstellungen
- wiederholbare Ergebnisse bei Serien oder Ersatzteilen
- saubere Konturen, Bohrungen und Ausschnitte
- flexible Gestaltung durch digitale Vorlagen
- Bearbeitung vieler unterschiedlicher Materialien
Trotzdem hat die Technik Grenzen. Innenkanten können nicht beliebig scharf sein, weil der Fräser rund ist. Sehr tiefe, schmale Taschen sind schwierig. Außerdem hängen Ergebnis und Preis stark von Material, Bearbeitungszeit, Werkzeugverschleiß und Nacharbeit ab.
Auch die Oberfläche ist nicht automatisch fertig. Bei Holz kann Schleifen nötig sein. Bei Metall können Entgraten, Polieren oder Beschichten folgen. CNC-Fräsen ist also präzise, ersetzt aber nicht jede handwerkliche Nachbearbeitung.
Sicherheit und Qualität: Was Verbraucher wissen sollten
Eine CNC-Fräsmaschine arbeitet mit hohen Drehzahlen, scharfen Werkzeugen und kräftigen Antrieben. Deshalb gehören Schutzhauben, Absaugung, Not-Aus-Schalter und sichere Spanntechnik zur verantwortungsvollen Nutzung. Auch Lärm, Staub und Späne spielen eine Rolle.
Für Verbraucher ist vor allem wichtig, dass die Werkstatt das Material kennt und passende Werkzeuge verwendet. Ein schönes Ergebnis entsteht nicht nur durch die Maschine, sondern durch Erfahrung bei Konstruktion, Programmierung und Bearbeitung. Kleine Details wie Faserrichtung bei Holz, Wärmeentwicklung bei Kunststoff oder Gratbildung bei Metall beeinflussen das Endprodukt deutlich.
Wenn ein Bauteil nach Maß gefertigt wird, sind klare Angaben hilfreich: Länge, Breite, Höhe, Bohrungsdurchmesser, Materialstärke, gewünschte Oberfläche und Einsatzzweck. So lässt sich besser einschätzen, ob CNC-Fräsen das richtige Verfahren ist.
Häufig gestellte Fragen
Was bedeutet CNC bei einer Fräsmaschine?
CNC bedeutet computergestützte numerische Steuerung. Die Maschine folgt also berechneten Koordinaten und Befehlen, statt ausschließlich manuell bewegt zu werden.
Kann eine CNC-Fräsmaschine jedes Material bearbeiten?
Nein, das hängt von Maschine, Werkzeug, Spindelleistung und Kühlung ab. Holz, Kunststoff und Aluminium sind häufig, Stahl erfordert geeignete Technik.
Ist CNC-Fräsen auch für Einzelstücke geeignet?
Ja, Einzelstücke sind möglich, besonders bei individuellen Maßen oder Formen. Der Aufwand für Planung und Programmierung bleibt jedoch wichtig.
Warum sind Innenkanten beim CNC-Fräsen oft leicht rund?
Der Fräser ist ein rundes Werkzeug und hinterlässt deshalb in Innenecken einen Radius. Ganz scharfe Innenkanten benötigen andere Verfahren oder Nacharbeit.
Worin liegt der Unterschied zwischen CNC-Fräsen und 3D-Druck?
Beim CNC-Fräsen wird Material abgetragen, beim 3D-Druck wird Material aufgebaut. Beide Verfahren eignen sich für unterschiedliche Formen, Materialien und Anforderungen.
